헤비 듀티 CNC 선반







중부하용 CNC 선반은 대형 공작물 가공을 위해 특별히 설계된 수평 선반입니다. 그들의 핵심 기준은 최대 회전 직경이 1000mm 이상이고 최대 공작물 부하 용량이 10t 이상입니다. 대형 샤프트, 디스크, 쉘{4}}형 공작물을 안정적으로 가공할 수 있습니다. 에너지, 조선 및 중장비 산업의 중장비 가공 요구 사항을 충족하기 위해 이 장비는 주요 구조의 강화 설계를 특징으로 합니다. 큰-직경, 고정밀-척은 무거운 작업물의 안전한 클램핑을 보장하고 클램핑 안정성을 보장합니다. 넓어진-고부하 가이드웨이는 주행 강성을 크게 향상시키고 절단 응력을 효과적으로 분산시킵니다. 견고한 구조와 비틀림 저항 설계를 갖춘 강화 베드는 공작물 자체 중량과 고강도 절삭력의 이중 하중을 견딜 수 있습니다. 확장된 베드 레이아웃과 결합되어 매우 긴 공작물의 통합 가공 요구 사항을 충족합니다.- 뛰어난 하중-지탱 능력과 비틀림 저항을 갖춘 대형-선반은 고급 장비 제조의 대형 공작물 가공 요구 사항을 정확하게 충족할 수 있습니다.-







그네 직경	2500MM
가이드 레일 폭	1200MM
부하 용량	16T



지금 연락하세요





중장비 CNC 선반은 에너지, 운송, 엔지니어링 기계, 야금 및 광업, 군사 및 항공 우주, 대형 장비 유지 관리에 널리 사용됩니다. 풍력 터빈 플랜지, 터빈 메인 샤프트, 원자력 및 압력 용기 엔드 캡, 선박 크랭크샤프트, 철도 운송 차량 축, 굴착기 유압 실린더, 압연 밀 롤, 탱크 건 배럴, 로켓 엔진 케이싱뿐만 아니라 수리가 필요한 발전소 샤프트 및 선박 실린더와 같은 다양한 대형-직경, 초-장형 및 초{3}}초중량 부품을 처리할 수 있습니다.

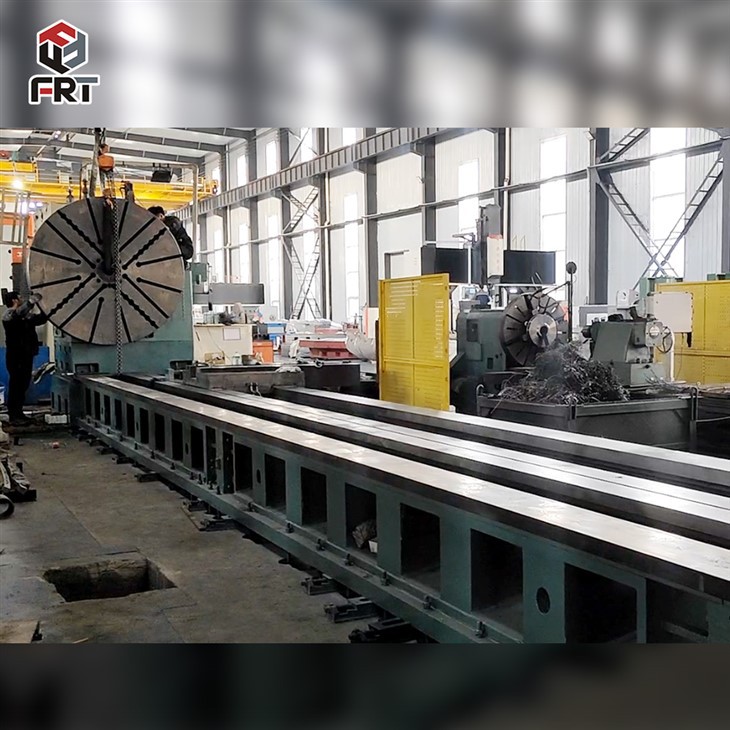

기본 부품의 주조 및 노화



베드, 기둥, 대들보 등 대형 선반의 -핵심 하중 지지 구성요소(예: 베드, 기둥, 대들보)는 고강도 주철(예: HT300) 또는 합금 주철로 주조해야 합니다.- 주조 후 내부 응력 제거, 후속 가공 및 사용 시 변형 방지, 장비 안정성 보장을 위해 인공 또는 자연 시효 처리(수개월 지속)가 필요합니다.



기본 부품의 정밀 가공



노화 후 기본 부품은 대형 갠트리 밀링 머신과 플로어-형 보링 및 밀링 머신을 사용하여 평면, 가이드웨이 및 장착 구멍의 황삭 및 정삭 가공을 거칩니다. 가이드웨이에는 진직도, 평행도 및 기타 기하학적 정확도가 미크론{2}}수준 표준에 도달하여 중절삭 중 가이드 정확도와 하중{3}}지탱 용량 요구 사항을 충족하도록 연삭 및 긁기 공정이 필요합니다.



핵심 부품 가공 및 조립



스핀들 시스템

스핀들은 합금강으로 단조되어 경도와 인성을 높이기 위해 템퍼링, 담금질 등의 열처리를 거친 후 CNC 터닝 및 연삭을 통해 정밀도를 보장합니다. 고강도- 정밀 롤러 베어링이 사용되며, 고속 및 고하중에서 회전 안정성을 보장하기 위해 조립 시 간격을 엄격하게 제어해야 합니다.



공급 시스템

리드 나사는 대부분 볼 나사 또는 정수압 나사로, 연삭된 후 서보 모터 및 기어박스에 연결되어 고정밀 이송 구동을 달성합니다.{0}} 공구 포스트는 중절삭 요구 사항을 충족하기 위해 대형-크기의 공구를 운반할 수 있는 견고한 회전식 공구 포스트를 채택합니다.



기계 조립 및 디버깅



조립 공정에 따라 베드, 스핀들 박스, 이송 시스템, 공구대, 심압대 및 기타 구성 요소가 조립되고 유압, 윤활 및 전기 시스템의 배선 및 연결이 완료됩니다. 그 후에는-부하 작업 테스트, 부하 테스트 및 정확성 검사가 수행되지 않습니다. 각 구성요소의 매개변수를 조정함으로써 가공 정확도, 작동 안정성 및 정격 부하 시 장비의 안전성이 보장되어 궁극적으로 업계 표준 또는 고객{3}}맞춤 요구사항을 충족합니다.
