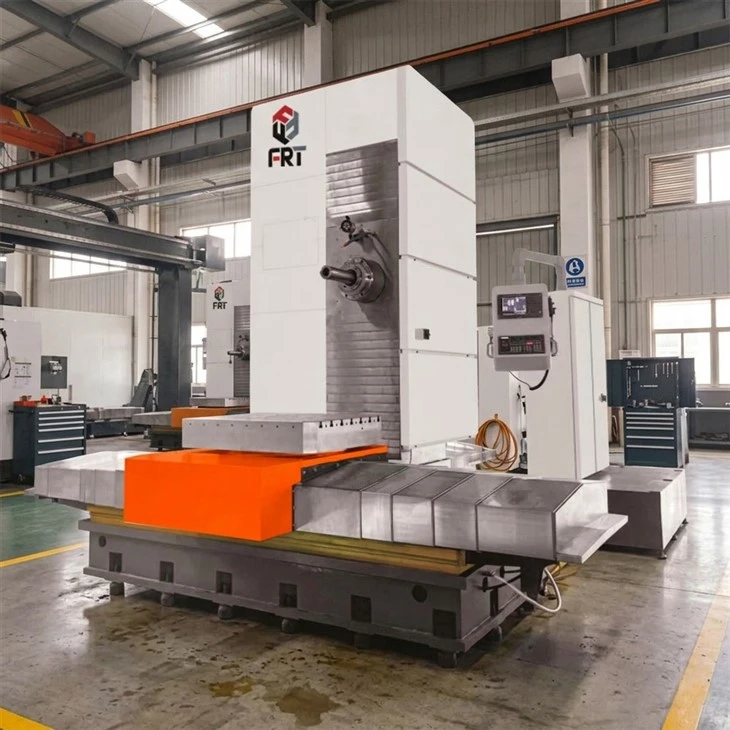

CNC 수평 보링 머신









CNC 수평 보링 머신은 밀링, 드릴링 (드릴링, 확장, 리밍), 테이핑, 스팟 밀링 등과 같은 다양한 처리 기능을 가지고 있습니다. LT는 선박, 새로운 에너지, 자동 에너지, 자동화 기계, 패키지, 철도 및 고무 및 고무 및 고무 및 고무 및 고무와 같은 다양한 기계식 가공 분야에서 대규모 부품을 처리하는 데 적합합니다. 정밀 요구 사항이 높은 부품 및 복잡한 구조.







기술 사양		FRT-B1400	FRT-B1600	FRT-B1800
여행하다
작업 테이블 여행 (X/Y/Z)	밀리미터	2000/1500/ Z1500/W600	2500/1600/Z1600/W700	2800/1800/Z1800/W1000
스핀들 표면에서 작업 테이블까지의 거리	밀리미터	0-1500	0-1600	0-1800
가이드 레일	2 개의 선형 가이드 레일, 하나의 경화 레일
작업 테이블
테이블 크기	밀리미터	1400x1400	1600x1600	1800x1800
작업 테이블의 최대 부하 용량	T	10	12	16
축
스핀들 테이퍼 (모델 슬리브 직경)		BT50	BT50	BT50
스핀들 치수	mm	110	130	160
스핀들 모터 파워	KW	22	35	45
스핀들 속도	RPM	2000	2000	2000
정확성
위치 정밀도	밀리미터	0.015/1000	0.015/1000	0.015/1000
반복 된 위치 정밀도	밀리미터	±0.01	±0.01	±0.01
크기
순 중량	T	65	95	105



지금 연락하십시오







지루한 기계는 내부 원형 구멍을 처리하는 데 사용되는 공작 기계입니다. 주로 높은 정밀 요구 사항, 큰 직경 및 긴 깊이로 내부 원형 구멍을 처리하는 데 사용됩니다. 다음은 지루한 기계에서 수행 할 수있는 프로세스입니다.



내부 원형 구멍 처리 :지루한 기계는 주로 정밀 구멍, 큰 구멍, 깊은 구멍 등을 포함한 내부 원형 구멍을 처리하는 데 사용됩니다.



내부 스레드 처리 :내부 스레드는 볼트, 너트, 파이프 피팅 등을 제조하는 데 사용할 수있는 지루한 절단기로 처리됩니다.



내부 기어 처리 :내부 기어의 치아 홈은 다양한 내부 기어 부품을 제조하는 데 사용할 수있는 지루한 기계로 처리됩니다.



내부 래칫 처리 :내부 래칫의 치아 홈은 다양한 내부 래칫 부품을 제조하는 데 사용할 수있는 지루한 기계로 처리됩니다.



긴 구멍 처리 :긴 구멍은 특수 처리 도구를 사용하여 특정 길이 범위 내에서 처리되며 다양한 부품을 제조하는 데 사용할 수 있습니다.



슬리브 가공 :슬리브의 내부 구멍은 샤프트 슬리브, 베어링 슬리브 등과 같은 다양한 슬리브 부품을 제조 할 수있는 지루한 기계로 가공됩니다.



깊은 구멍 처리 :정밀 구멍은 특수 처리 도구 및 기술을 사용하여 더 긴 깊이 범위 내에서 처리됩니다.







지금 연락하십시오





1. 주요 구조적 특징



선형 모션 가이드 레일은 무거운 롤러 선형 가이드 레일을 채택합니다. 로터리 샤프트는 정밀 YRT 베어링을 링 가이드 레일로 채택합니다. 작은 마찰, 좋은 동적 반응 및 회전식 부품의 우수한 움직임 안정성을 갖는다. A 축은 원형 격자로 완전히 폐쇄 된 루프를 제어 할 수있다. 연속적이고 임의의 인덱싱 달성. 워크 벤치가 회전하고 공급 형태는 전기의 전송 구조를 채택합니다. 모터+이중 감소 구조는 이중 소형 기어를 구동하여 워크 벤치의 큰 기어 링을 구동하여 전송 클리어런스를 제거하고 높은 회전 정확도를 달성합니다.



2. 중단 롤러 선형 가이드 레일에는 높은 접촉 강성과 같은 장점이 있습니다. 큰 동적 및 정적 하중을 견딜 수있는 능력. 작은 동적 및 정적 마찰 계수, 좋은 동적 성능. 높은 포지셔닝 정확도 및 유지 보수가 쉬운.



3. 로터리 샤프트 ​​시스템은 정밀한 YRT 베어링을 채택하고 작업 테이블은 높은 회전 운동 정확도, 굽힘 강성 및 양호한 전단 저항을 갖습니다.



4. CNC 로터리 워크 벤치의 V 축 안내 레일에는 강철 망원경 보호 덮개가 장착되어 있으며 워크 벤치에는 워터 트레이가 장착되어 있습니다.



5. CNC 로터리 워크 벤치의 A 축에는 유압 클램핑 메커니즘이있어 신뢰할 수있는 클램핑을 보장합니다.
