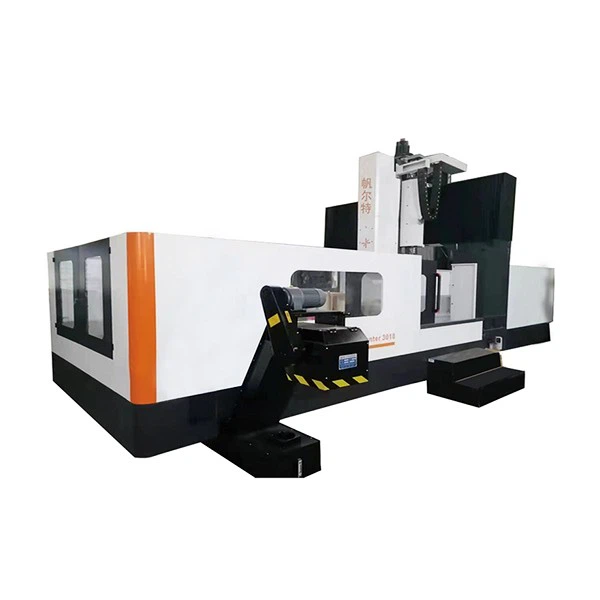

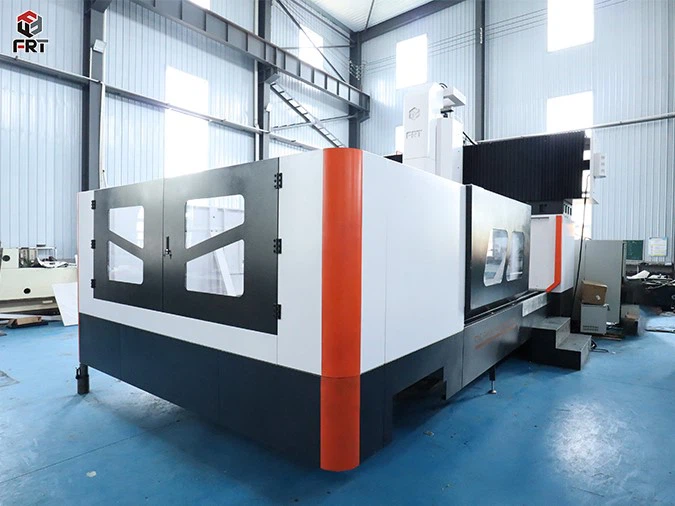

CNC 갠트리 타입 밀링 머신
CNC 밀링 머신은 자동차, 항공우주, 전자, 프로토타입 제작을 포함한 다양한 산업에 적용됩니다.
CNC(Computer Numerical Control) 갠트리형 밀링 머신은 갠트리 구조를 사용하여 움직이는 부품과 작업물을 지지하는 대규모 산업용 밀링 머신입니다. 컴퓨터 시스템으로 제어하여 작업물에서 재료를 정확하고 정밀하게 제거합니다. 갠트리 구조는 안정성과 강성을 제공하여 기계가 무거운 작업물을 처리하고 중부하 밀링 작업을 수행할 수 있도록 합니다. 일반적으로 작업 영역이 넓어 대형 부품이나 여러 개의 소형 부품을 동시에 밀링할 수 있습니다. 이 기계의 CNC 측면은 자동화 및 밀링 프로세스에 대한 정밀한 제어를 가능하게 합니다. 이 기계의 움직임은 컴퓨터 소프트웨어를 사용하여 프로그래밍되며, 이 소프트웨어는 밀링 커터를 미리 정의된 경로를 따라 안내하여 원하는 모양을 만들거나 높은 정확도로 재료를 제거합니다.
CNC 갠트리형 밀링 머신은 항공우주, 자동차, 제조와 같은 산업에서 널리 사용되며, 높은 정밀도와 반복성이 중요합니다. 복잡한 부품과 구성 요소를 효율적이고 일관되게 생산할 수 있습니다.
주요 구성 요소 및 옵션

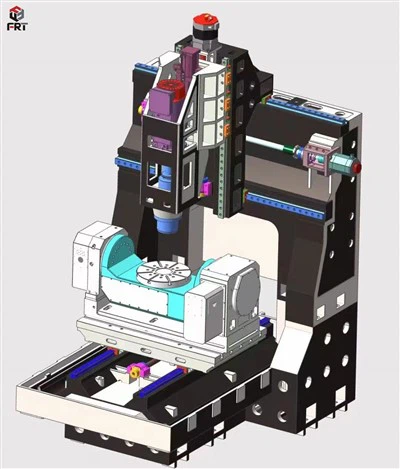

CNC 갠트리형 밀링 머신은 이동식 작업대 구조로, 주로 작업대, 베드, 슬라이딩 시트, 컬럼, 크로스빔, 램, 유압 시스템, 윤활 시스템, 공압 시스템, 냉각 여과 시스템, 칩 제거 장치, 고정 조작 패널, 전자 제어 시스템으로 구성됩니다.
각 좌표축의 정의:
X축: 작업대는 가이드 레일을 따라 베드의 앞뒤 방향으로 세로로 이동합니다.
Y축: 램과 시트 구성 요소는 크로스빔의 가이드 레일을 따라 좌우로 수평으로 이동합니다.
Z축: 램은 가이드 레일과 슬라이드 시트를 따라 수직으로 위아래로 이동합니다.
| 기술 사양 | FRT-SP1514 시리즈 | FRT-SP2218 | FRT-SP3018 시리즈 | FRT-SP4025 | FRT-SP6035 시리즈 | |
| 여행하다 | ||||||
| 작업대 이동(X/Y/Z) | 밀리미터 | 1500/1600/700 | 2200/2000/1000 | 3000/2000/1000 | 4000/2700/1000 | 6000/3700/1200 |
| 스핀들 표면에서 작업대까지의 거리 | 밀리미터 | 200-900 | 200-1200 | 200-1200 | 300-1300 | 0-1600 |
| 갠트리 폭 | 밀리미터 | 1400 | 1800 | 1800 | 2500 | 3500 |
| 철도길 | 3개의 라이너 가이드 레일 / 2개의 리니어 가이드 레일, 1개의 경화 레일 | |||||
| 작업대 | ||||||
| 테이블 크기 | 밀리미터 | 1500x1200 | 2200x1500 | 3000x1500 | 4000x2000 | 6000x2500 |
| 작업대의 최대 하중 용량 | T | 3 | 5 | 7 | 15 | 20 |
| 스핀들 테이퍼(모델 슬리브 직경) | ||||||
| 스핀들 테이퍼(모델 슬리브 직경) | 밀리미터 | BT40/155 | BT50/155 | BT50/155 | BT50/190 | BT50/190 |
| 스핀들 모터 전원 | 킬로와트 | 11 | 18 | 22 | 26 | 30 |
| 스핀들 속도 | 분당 회전수 | 8000 | 6000 | 6000 | 6000 | 6000 |
| 정확성 | ||||||
| 위치 정밀도 | 밀리미터 | 0.01/1000 | 0.01/1000 | 0.01/1000 | 0.01/1000 | 0.01/1000 |
| 반복 위치 정밀도 | 밀리미터 | ±0.01 | ±0.01 | ±0.01 | ±0.01 | ±0.01 |
| 크기 | ||||||
| 순중량 | T | 15 | 20 | 30 | 40 | 75 |
공작물의 기계 가공
주조물 가공
CNC 갠트리형 밀링 머신의 절삭 공구
CNC 갠트리형 밀링 머신에서 사용되는 절삭 공구는 수행되는 특정 가공 작업과 절단되는 재료에 따라 달라집니다. 그러나CNC 밀링 머신에 사용되는 일반적인 절삭 공구 유형은 다음과 같습니다.
엔드밀:이것들은 밀링 머신에서 가장 일반적으로 사용되는 절삭 공구입니다. 공구의 바닥과 측면에 절삭 날이 있으며, 컨투어링, 슬로팅, 페이싱과 같은 광범위한 밀링 작업에 사용됩니다.
페이스밀:이러한 도구는 도구 표면에 절삭날이 있으며 주로 넓고 평평한 표면을 다듬는 데 사용됩니다.
볼 노즈 엔드 밀:이 도구는 끝이 둥글고 3D 윤곽 및 조각 작업에 사용됩니다. 매끄러운 곡선과 복잡한 모양을 만드는 데 이상적입니다.
슬롯 드릴:이러한 공구는 엔드밀과 비슷하지만 길이가 더 짧고 슬롯을 밀링하도록 특별히 설계되었습니다.
쉘 밀:이 제품은 여러 개의 절삭날이 있는 대구경 커터로, 넓은 영역을 대략적으로 깎거나 대량의 재료를 제거하는 등 고강도 밀링 작업에 사용됩니다.
플라이 커터:이러한 커터는 단일 절삭날을 가지고 있으며 넓은 평평한 표면의 면 가공 작업에 자주 사용됩니다.
절삭 공구의 구체적인 선택은 가공되는 소재, 원하는 표면 마감, 절삭 깊이, 필요한 작업 정확도와 같은 요인에 따라 달라진다는 점을 알아두는 것이 중요합니다. CNC 프로그래밍과 공구 선택은 효율적이고 정확한 가공 결과를 보장하는 데 필수적입니다.
