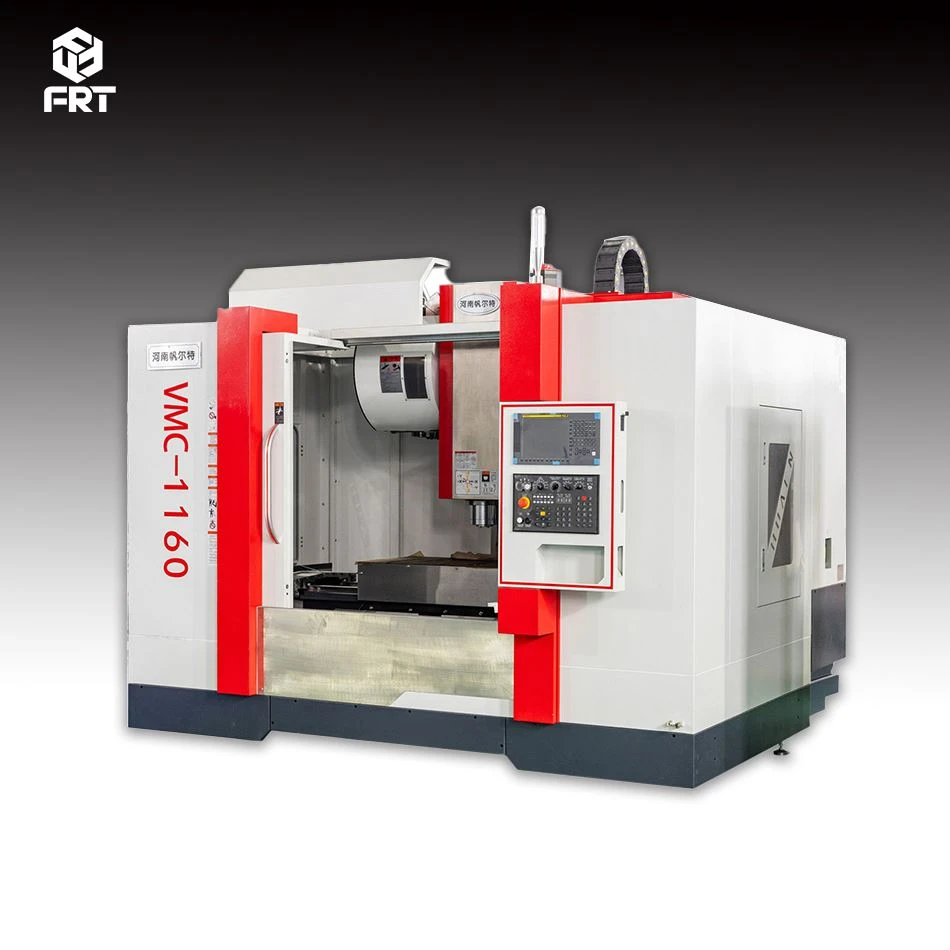

CNC VMC 기계







CNC VMC 기계는 컴퓨터 수치 제어(CNC) 공작 기계의 일종입니다. VMC 기계는 빈번한 장비 변경 필요성, 수동 정밀 제어의 어려움, 낮은 대량 생산 효율성 등 금속 및 비금속 공작물 가공의 과제를 해결합니다. 이는 자동차, 항공우주, 금형 제조 산업에서 널리 사용되며 현대 제조 분야에서 효율적이고 정밀한 가공을 위한 필수 장비입니다.







3개의 선형 가이드는 공작 기계의 안정성과 정밀도를 향상시키는 데 핵심입니다. 기존 가이드 레일과 비교하여 이러한 선형 가이드는 마찰 계수가 매우 낮은 구름 마찰 설계를 활용하여 동작 저항을 크게 줄이고 보다 부드러운 축 작동을 보장하며 진동이 가공 정확도에 미치는 영향을 최소화합니다. 또한 3개의 리니어 가이드의 대칭 배치는 절삭력을 균등하게 분산시켜 가공 중 변형을 효과적으로 억제합니다. 따라서 고속-공급에 특히 적합합니다. 정밀 리드 스크류 드라이브와 결합하면 포지셔닝 정확도가 미크론 수준에서 안정적으로 유지되어 복잡한 부품의 고정밀 가공 요구사항을 충족합니다.-



전동 스핀들은 효율적인 가공을 위한 핵심 동력원입니다. 통합 설계는 기존 스핀들의 벨트 또는 기어 구동 구조를 제거하여 기계적 변속기와 관련된 진동 및 에너지 손실을 방지합니다. 더 높은 속도(일반적으로 10,000-24,000rpm)와 더 빠른 가속 및 감속 반응을 달성합니다. 이는 절삭 효율을 향상시킬 뿐만 아니라 고속 절삭을 통해 피삭재의 열변형을 줄여 알루미늄 합금, 금형강 등 소재의 정밀 가공에 특히 적합하며 공구 수명도 연장시킵니다.



프로브 및 도구 설정기는 자동화 및 인텔리전스의 핵심 구성 요소입니다. 프로브는 가공 중에 실시간으로 공작물의 치수 편차를 감지하고 CNC 시스템을 통해 자동으로 보정할 수 있으므로 반복적인 수동 측정 및 조정이 필요하지 않습니다. 이를 통해 인적 오류가 크게 줄어들고 일관된 일괄 처리가 보장됩니다. 공구 설정기는 공구 길이와 반경을 빠르고 정확하게 측정하여 이러한 매개변수를 시스템에 자동으로 입력하여 공구 교환 시간을 단축하고 테스트 절단 손실을 줄일 수 있습니다. 특히 복잡한 다중{4}}공구 공정에서 보조 시간을 30% 이상 줄여 생산 효율성을 크게 향상시킬 수 있습니다.





기술 사양		FRT-V855	FRT-V1160	FRT-L1370	FRT-L1580
여행하다
작업대 이동(X/Y/Z)	mm	800/550/550	1100/600/600	1300/700/800	1500/800/700
스핀들 표면에서 작업대까지의 거리	mm	120-670	120-720	130-830	130-830
가이드 웨이	V는 3개 라인을 나타내고 L은 2개 라인과 1개의 경화 레일을 나타냅니다.
작업대
테이블 크기	mm	550x1000	600x1200	700x1400	800x1700
작업대의 최대 적재 용량	kg	600	800	1200	1500
축
스핀들 테이퍼(모델, 슬리브 직경)	mm	BT40/150	BT40/150	BT50/150	BT50/150
스핀들 모터 파워	kw	5.5-7.5	7.5-11	11-15	11-15
스핀들 속도	rpm	8000	8000	8000	6000
정확성
위치 정밀도	mm	0.01/1000	0.01/1000	0.01/1000	0.01/1000
반복 위치 정밀도	mm	±0.01	±0.01	±0.01	±0.01
크기
순중량	kg	5600	7600	13000	13500



지금 연락하세요



일반 기계, 금형, 엔지니어링 기계, 오일 펌프 밸브, 자동차 등



먼저, 가공되는 재료(예: 금속, 복합 재료), 정확도 요구 사항(±0.01mm 이내의 고정밀 모델 선택) 및 공작물 크기를 결정한 다음 작업대 크기와 이동 매개변수를 일치시킵니다.



스핀들 출력 및 속도 범위를 확인하고(고속 스핀들은 정밀 밀링에 적합함), 공구 매거진 용량 및 공구 교환 속도가 대량 생산 요구 사항을 충족하는지 확인합니다.



CNC 시스템(Fanuc 및 Siemens 등의 브랜드 선호)의 안정성에 중점을 두고 피드 축의 급속 이송 속도 및 가속도를 검사합니다.



또한 구조의 강성(용접보다 주철 베드가 선호됨), 냉각 시스템 및 보호 수준을 평가합니다. 예산에 따라 비용 효율성을 비교하고-장기적이고 안정적인 운영을 보장하기 위해 포괄적인 애프터 서비스를 제조업체에 우선적으로 제공-합니다.-
