CNC 경사 침대 선반





선회:

주요 기능은 원통형 공작물을 회전시키는 것입니다.

페이싱, 테이퍼 터닝 및 기타 터닝 작업에 사용할 수 있습니다.



갈기:

일부 CNC 경사 베드 선반에는 라이브 툴링 옵션이 제공되어 터닝 외에도 밀링 작업이 가능합니다.



교련:

공작물에 구멍을 뚫을 수 있습니다.



스레딩:

CNC 경사 베드 선반은 내부 및 외부 스레딩을 포함한 스레딩 작업을 수행할 수 있습니다.



절단 및 홈 가공:

완성된 공작물을 절단하고 홈을 만드는 것이 가능합니다.







프로젝트	콘텐츠	TY390
처리 범위	침대의 최대 회전 직경	Φ400mm
	캐리지의 최대 회전 직경	Φ160mm
	최대 가공 직경	Φ280mm
	최대 처리 길이	300mm
스핀들 및 척 부분	스핀들 최대 속도	3500rpm
	스핀들 헤드 형태	A2-6(기계 스핀들)
	척 사양	8인치 중공 유압척
	주 모터 동력	7.5KW 스핀들 서보
	스핀들 구멍 직경	A26ø56mm
	바 직경	A26ø46mm
라인레일	리니어 가이드	35 사양 롤러 선형 레일
축 이송	X-축 이동	180mm
	Z-축 이동	300mm
	X/Z축 나사 사양	3210/3210
	X/Z축 연결 방법	커플링 직결
	X-축 모터 출력	1.5KW(브레이크)
	Z-축 모터 출력	1.5KW
공구 터렛	유압 터렛(중심 높이 80)	8스테이션 서보 터렛
	공구 홀더 크기	25X25mm
정확성	위치 정확도	0.005mm
	반복성	0.005mm
	타원성 처리	0.005mm
	가공 거칠기	Ra0.8
심압대	심압대 직경/테이퍼 구멍	Φ75/MT5
	심압대 여행	100mm
기타 매개변수	기계 중량	2300KG
	공작기계 치수(mm)	길이 2000x 너비 1400x 높이 1650



지금 연락하세요

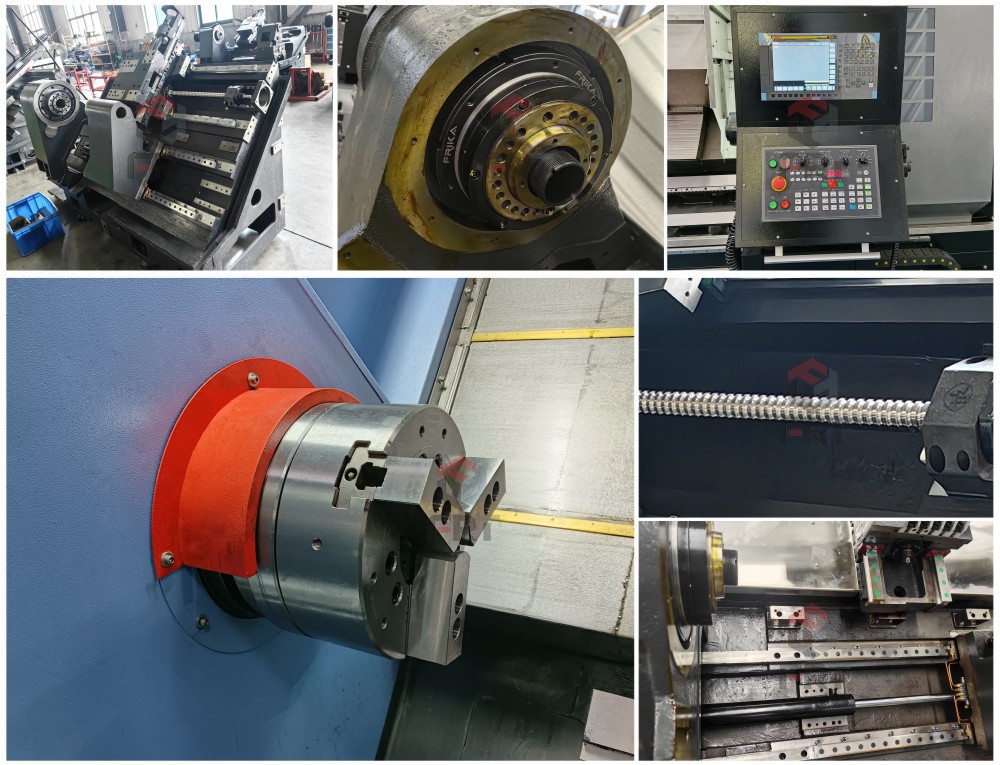

CNC 경사 선반 구조는 로드 베어링과 실행 사이에 명확한 구분이 있습니다. 베드는 강성과 칩 제거 효율성의 균형을 유지하는 경사 디자인으로 기계 베이스 역할을 하며 고강도 주철로 제작됩니다.- 헤드스톡은 베드 왼쪽 끝에 고정되어 있으며 스핀들 어셈블리(스핀들, 베어링, 척 포함)를 수용하여 공작물 회전에 필요한 동력을 제공합니다. 슬라이드 플레이트는 베드 가이드 레일에 장착되고 X/Z 축 구동 시스템에 연결되어 터릿을 구동하여 이송 동작을 완료합니다. 터렛(수직/수평)은 다중{3}}가공 가공을 지원하는 공구 캐리어 역할을 합니다. 보조 구성 요소에는 냉각 시스템(냉각 및 칩 제거용), 유압/공압 시스템(척/터렛 구동용), 칩 컨베이어(폐기물 제거용), CNC 작동 테이블(프로그램 입력/가공 모니터링용)이 포함됩니다. 이러한 구성 요소는 함께 작동하여 고정밀 CNC 가공을 달성합니다.-







CNC 경사 베드 선반의 장점은 복잡하고 불규칙한 모양의 공작물을 일괄 가공할 때 특히 중요합니다. 엔지니어링 기계의 핀과 부싱을 예로 들면, 통합 파워 터렛은 2차 클램핑 없이 밀링, 드릴링, 태핑과 같은 복합 가공을 수행할 수 있어 가공 효율을 30% 이상 높입니다. 항공우주 분야의 벽이 얇은 파이프의 경우 CNC 경사 선반의 안정적인 유압 척 클램핑과 실시간 공구 보정이 결합되어 공작물 변형을 효과적으로 방지하고 벽 두께를 균일하게 유지합니다. 또한, 가전 부품의 기어 샤프트 및 편심 샤프트의 경우 신속한 공구 교환과 높은 반복성 위치 정확도로 인해 대규모-유연한 생산에 적합합니다.
