3축 밀링머신
제품 설명

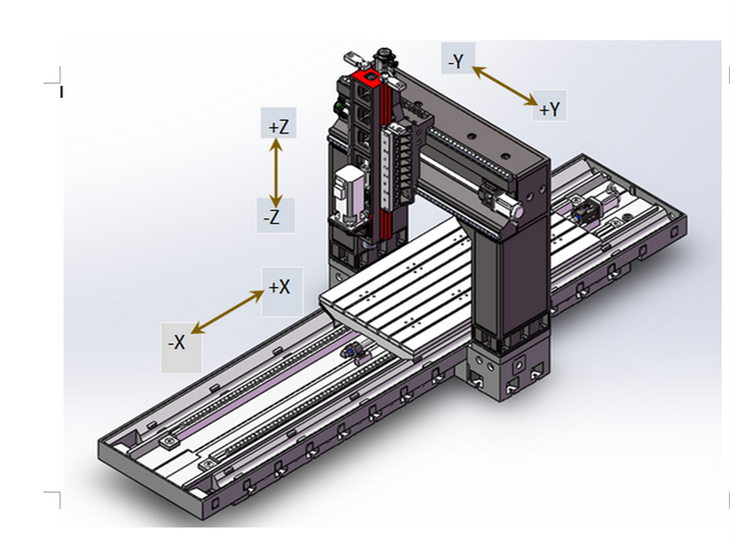

A 3 축 밀링 머신X축, Y축, Z축의 세 가지 동작 축으로 작동하는 밀링 머신 유형입니다. 이러한 축을 통해 기계는 절삭 공구를 3차원으로 이동하고 위치를 지정할 수 있으므로 공작물에 대해 다양한 가공 작업을 수행할 수 있습니다.

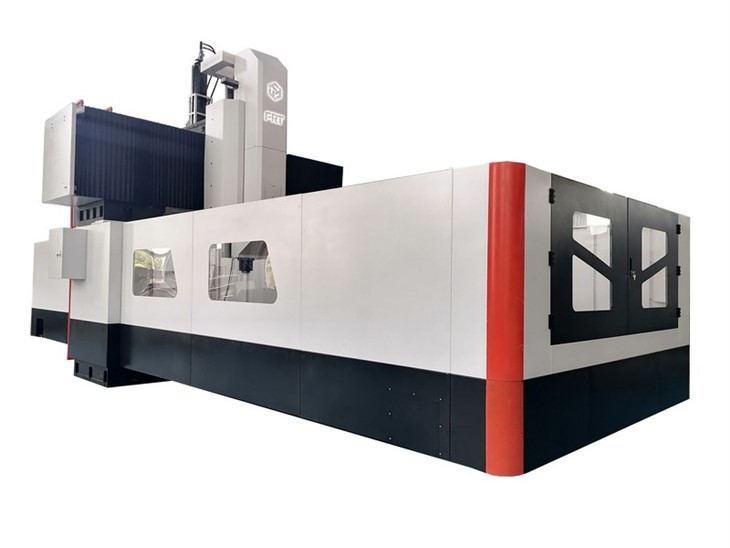

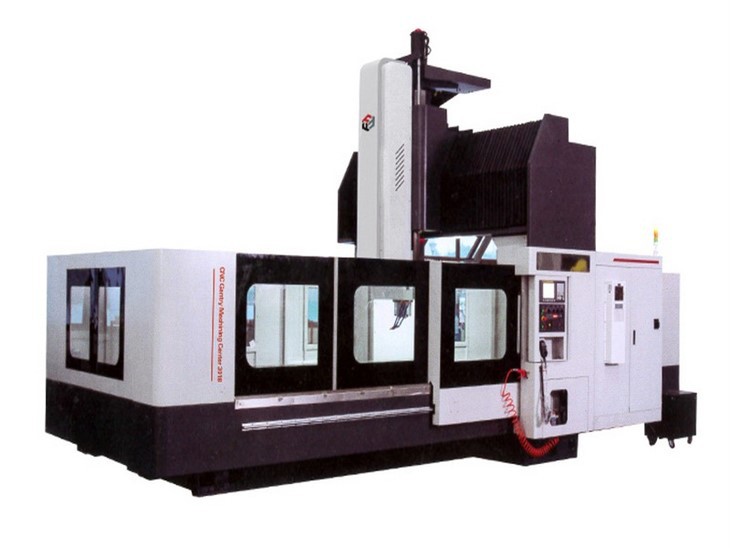

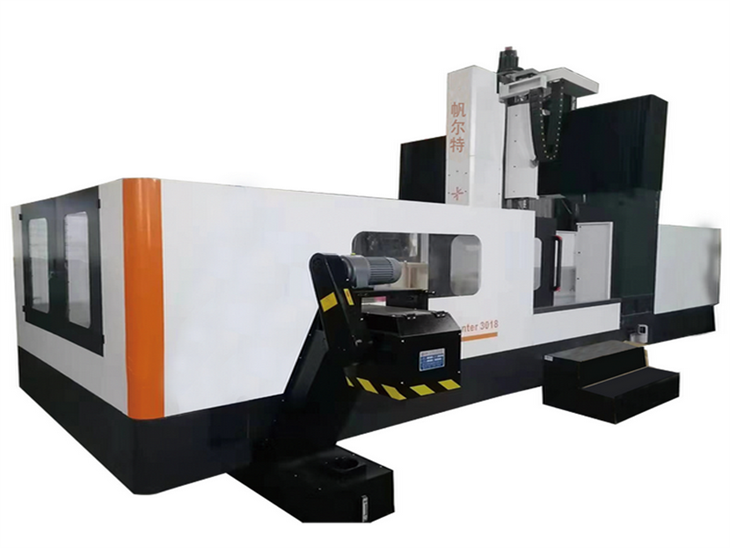

제품 쇼
기술 사양
FRT -4025
| 안건 | 주요 매개변수 | |
| CNC 운영 체제 | KND2000MF | |
| 작업대 크기 | 밀리미터 | 4000×2000 |
| 좌우 스트로크(X) | 밀리미터 | 4000 |
| 앞뒤 스트로크(Y) | 밀리미터 | 2700 |
| 상하 스트로크(Z) | 밀리미터 | 1000 |
| 스핀들 중심에서 컬럼 가이드까지의 거리 | 밀리미터 | 260 |
| 스핀들 끝에서 작업대 표면까지의 거리 | 밀리미터 | 170-1070 |
| 작업대의 T 슬롯 (개수/크기/간격) |
밀리미터 | 8-22×150 |
| 스핀들 테이퍼(모델/슬리브 직경) | BT50/Φ190 | |
| 풀 스터드 모델 사용 | P50T－1 | |
| 스핀들 속도(rpm) | rpm | 6000 |
| X축 볼스크류 사양 | 밀리미터 | 80×16 |
| Y축 볼스크류 사양 | 밀리미터 | 63×12 |
| Z축 볼스크류 사양 | 밀리미터 | 63×10 |
| 공작 기계 포지셔닝 정확도(GB/T 20957.4-2007 표준) |
밀리미터 | 0.01 |
| 기계의 반복 위치 정확도 도구(GB/T 20957.4-2007 표준) |
밀리미터 | 0.01 |
| X/Y/Z 축 급속 이동 | m/분 | 10/12/10 |
| 절단 속도 | m/분 | 8 |
| 스핀들 전송 모드 | 동기식 톱니벨트 드라이브 | |
| XYZ 축 서보 모터 전송 모드 및 전송 비율 | X축 감속기는 1:1로 직접 연결됩니다. YZ 직접 연결된 전송 y 축 1 : 1, Z 축 1 : 1 |
|
| x, y 축 안내서 사양 | X축 4개 55-게이지 고강도 롤러 선형 가이드; y 축 3 55- 게이지 헤비적인 롤러 선형 가이드 |
|
| Z 축 안내서 사양 | 사각형 하드 레일 | |
| 정사각형 램 크기 | 밀리미터 | 500×500 |
| 스핀들 파워 | kW | 28 |
| 서보 모터 매개변수의 권장 선택 | N·M | 55/45/45 |
| 공기 소스 흐름 | >0.5 | |
| 전원 공급 장치 요구 사항 | 380V | |
| 침대 쿠션 높이 | 밀리미터 | 30 |
| 작업대 하중 베어링 | 킬로그램 | 15T |
| 기계 치수 | 밀리미터 | 9200×3800×3500 |
| 가벼운 기계 순중량 | 킬로그램 | 52t |
표준 구성
1, CNC 제어 시스템 표준 기능
2, 스핀들 항온 시스템
3, 자동 전원 끄기 장치
4, 유압 장치 시스템
5, 절삭유 장치
6, 자동 윤활 시스템
7, 3색 경고등
8, 작업등
9, 핸드 휠 제어 상자
10, RS-232 인터페이스
11, 열교환기 구성
12, 칩 제거제 및 칩 버킷
13, 기초 볼트 및 레벨 조정 패드
14, 컨트롤러 작동 설명서 및 회로도
15, 기계 안전 작동 매뉴얼
16, 정밀 테스트 테이블
17, 물 튀김 방지 및 수동 도어
18, 기계 조정 도구 세트
선택 과목
☆CNC 시스템 Simens/Mutsubishi/Fanuc/KND
☆각축 그레이팅 장치☆디스크 매거진/체인 매거진
☆스핀들 중심 물 출력 2-7MPa
☆12000-15000 기계식 스핀들
☆4축 기능
☆직각 밀링 헤드
3축 밀링머신의 특징
3축 모션:기계는 X, Y, Z 방향을 따라 절삭 공구를 이동할 수 있으므로 공작물의 여러 측면에서 가공 작업을 수행할 수 있습니다.
다재:3-축 밀링 머신은 다목적이며 금속, 플라스틱, 복합재를 비롯한 다양한 재료를 처리할 수 있습니다.
정도:공작물 절단 및 성형 시 높은 정밀도와 정확성을 제공하므로 복잡하고 복잡한 부품을 생산하는 데 적합합니다.
오토메이션:많은 최신 3-축 밀링 머신에는 컴퓨터 수치 제어(CNC) 기능이 탑재되어 있어 자동화되고 프로그래밍 가능한 작업이 가능합니다.
절단 도구:이러한 기계는 엔드밀, 페이스밀, 드릴과 같은 다양한 절삭 공구를 사용하여 다양한 유형의 가공 작업을 수행할 수 있습니다.
워크홀딩 옵션:3-축 밀링 머신에는 일반적으로 가공 중에 공작물을 안전하게 고정하기 위한 바이스, 클램프, 고정 장치 등 다양한 워크홀딩 옵션이 있습니다.
3축 밀링머신의 기능
페이스 밀링:여기에는 절삭 공구의 하단 가장자리를 사용하여 공작물의 평평한 표면을 절단하는 작업이 포함됩니다.
주변 밀링:절삭 공구는 공작물의 주변에서 재료를 제거하여 다양한 프로파일이나 윤곽을 만듭니다.
교련:기계는 드릴링 작업을 수행하여 공작물에 구멍을 만들 수 있습니다.
슬롯팅:여기에는 공작물에 슬롯이나 채널을 절단하는 작업이 포함됩니다.
윤곽:기계는 프로그래밍된 경로를 따라 절삭 공구를 이동하여 공작물에 복잡한 모양과 윤곽을 생성할 수 있습니다.
포켓팅:이 기능에는 가공물의 특정 영역에서 재료를 제거하여 포켓이나 홈을 만드는 작업이 포함됩니다.
조각:기계는 작업물 표면에 텍스트나 패턴을 새길 수 있습니다.
깃 달기:기계는 Z축에 수직인 평평한 표면을 생성할 수 있습니다.
전반적으로 3-축 밀링 머신은 유연성, 정밀도, 광범위한 재료 및 응용 분야를 처리할 수 있는 능력으로 인해 프로토타입 제작, 생산 기계 가공, 맞춤형 부품 제작 등 다양한 산업에서 널리 사용됩니다. 보다 진보된 작업과 향상된 유연성을 위해 4-축 및 5-축 기계와 같은 고축 밀링 기계도 사용할 수 있습니다.
